Характеристика продукции

Однофазные, однопостовые сварочные трансформаторы предназначены для ручной дуговой сварки покрытыми металлическими электродами. Имеют падающие внешние характеристики.

ТДЭ-20-01 ТДМ-30-00/26[5]

ТДМ-50-02

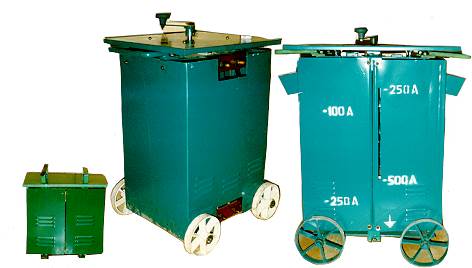

Рис.1 Внешний вид трансформаторов сварочных.

Тип трансформатора

Способ регулирования тока

Способ передвижения

ТДЭ-20-01

Электрический

Переносной

ТДМ-30-00

Механический

Передвижной

ТДМ-50-02

Электромеханический

Передвижной

Основные параметры трансформаторов

Тип трансформатора

Номинальный сварочный ток, А

Номинальное рабочее напряжение, В

Минимальный сварочный ток, А

Минимальное рабочее напряжение. В

Номинальный режим работы, ПН %

ТДЭ-20-01

200±10%

28±10%

90±10%

22,8±10%

Не менее 20

ТДМ-30-00

300±10%

42±10%

120±10%

22,4±10%

60

ТДМ-30-26

300±10%

42±10%

120±10%

22,4±10%

65

ТДМ-50-02

500±10%

60±10%

250±10%

24±10%

60

ПН – перемежающийся режим работы при цикле 5 мин. без отключения первичной обмотки трансформатора от сети во время паузы.

Габаритные размеры, вес

Тип трансформатора

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

ТДЭ-20-01

390

230

500

50

ТДМ-30-26

900

540

950

120

ТДМ-30-00

900

540

950

120

ТДМ-50-02

620

550

950

200

По сравнению с зарубежными аналогами основными преимуществами являются:

q Низкая цена;

q Адаптированность к российским электрическим сетям;

q Надежность и простота эксплуатации.
